Slimmer engineeren met macro’s en waardensets

Binnen engineering keren een aantal werkzaamheden regelmatig terug. Dat geldt ook voor het maken van technische tekeningen: bepaalde schakelingen of stukken van schema’s zal u waarschijnlijk in toekomstige tekeningen willen gebruiken. Natuurlijk zit u er niet op te wachten om bij dit onderdeel iedere keer opnieuw het wiel uit te moeten vinden. Maar het ouderwets knippen en plakken van deze onderdelen maken uw schema’s dan weer erg foutgevoelig. Daarom kunt u het beste kiezen voor een geautomatiseerde aanpak door middel van macro’s en waardensets: uw herbruikbare bouwstenen in engineering. Hiermee maakt u het tekenproces stukken efficiënter en bespaart u kostbare tijd.

Waarom macro’s?

U kunt delen van eerder gebruikte schema’s weer hergebruiken. Een deelschakeling die u in de toekomst opnieuw wilt gebruiken kunt u opslaan als een macro: dit wordt uw herbruikbare bouwsteen. Het vastleggen en hergebruiken van deze macro’s kan u later kostbare tijd schelen: u hoeft alleen nog de macro’s in de schema’s te plaatsen en waar nodig te configureren voor de specifieke systemen. Zo zet u de eerste stap richting verdere automatisering en configuratie van uw schema’s.

Centrale opslag

Wanneer u deze bouwstenen opslaat om later opnieuw te gebruiken, moeten deze natuurlijk wel goed terug te vinden zijn. Meer dan eens gebeurt het dat deelschakelingen ergens lokaal op een schijf worden opgeslagen. Daarna is het soms een hels karwei voor u of uw collega’s om deze snel weer terug te vinden. U doet er dan goed aan om macro’s gecentraliseerd op te slaan. U kunt uw schema’s automatisch centraal laten documenteren met EPLAN Macroproject. Daarna wijzigt en configureert u deze macro’s eenvoudig in het programma; op die manier heeft u overal toegang tot uw eerder gebruikte schema’s. Door de automatische schemadocumentatie hoeft u zich bovendien geen zorgen te maken over de opslag van uw schema’s en componenten. Bij latere vraagstukken kunnen u en uw collega’s snel eerder gebruikte macro’s gebruiken.

Testen

Wanneer u deze macro’s heeft opgeslagen, zou het natuurlijk zonde van uw tijd zijn wanneer u later een foutje ontdekt en vervolgens honderden tekeningen moet wijzigen. Daarom is het handig om uw macro’s eerst te testen: dit is mogelijk in EPLAN Macroproject. Hiermee bepaalt u of alle componenten van uw schema kloppen, of u nog artikelen mist en of alles op een juiste manier is aangesloten. Door alleen te werken met bewezen bouwstenen, voorkomt u fouten bij het kopiëren van macro’s naar uw schema’s. Zo wordt het werken met macro’s niet alleen makkelijker, maar wordt tevens de kans op fouten gereduceerd.

Waardensets

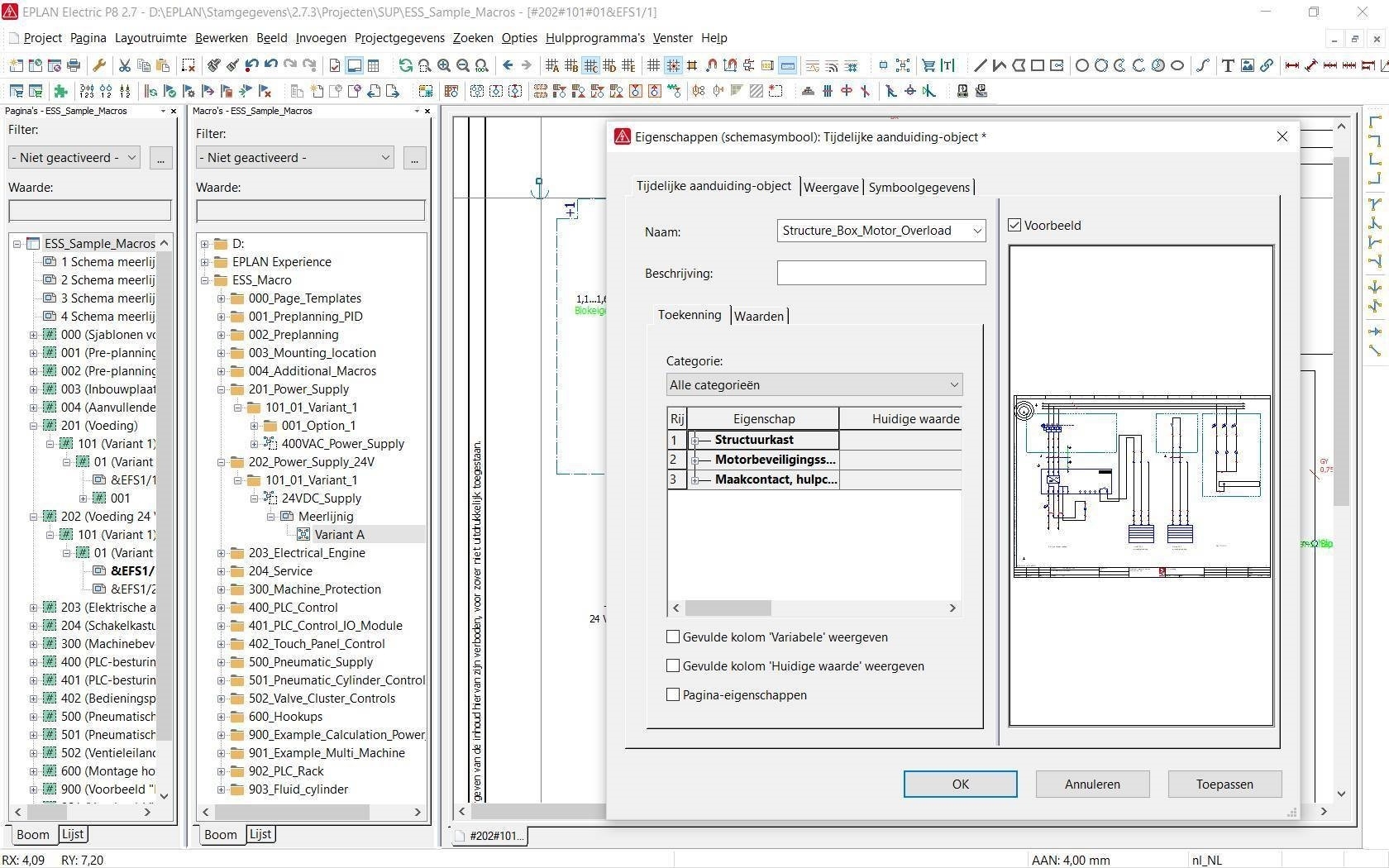

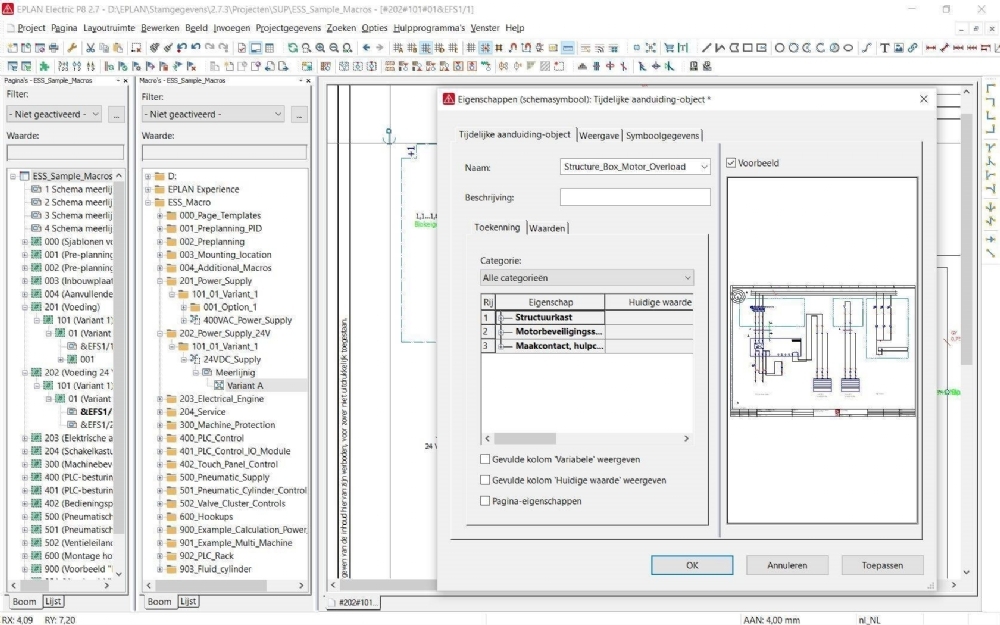

U kunt veel verschillende macro’s maken die toepasbaar zijn op bepaalde situaties, maar u kunt ook alle mogelijke scenario’s vatten in één bouwsteen. In EPLAN Macroproject kunt u het uzelf makkelijker maken door het toevoegen van waardensets aan uw herbruikbare bouwstenen. Een waardenset is een keuzelijst waarin waarden van componenten vastgesteld kunnen worden, zoals een vermogen of kleur. Wanneer de macro wordt ingeladen in het schema hoeft u alleen nog maar de juiste waarde te kiezen, waarna de juiste gekoppelde gegevens automatisch worden aangevuld. Macro’s en waardensets kunnen uw engineeringproces sneller en efficiënter maken.

Macro’s en waardensets kunnen uw engineeringproces sneller en efficiënter maken. Wilt u meer weten over het gebruik hiervan? Bekijk dan nu de handige how-to-video van EPLAN.
